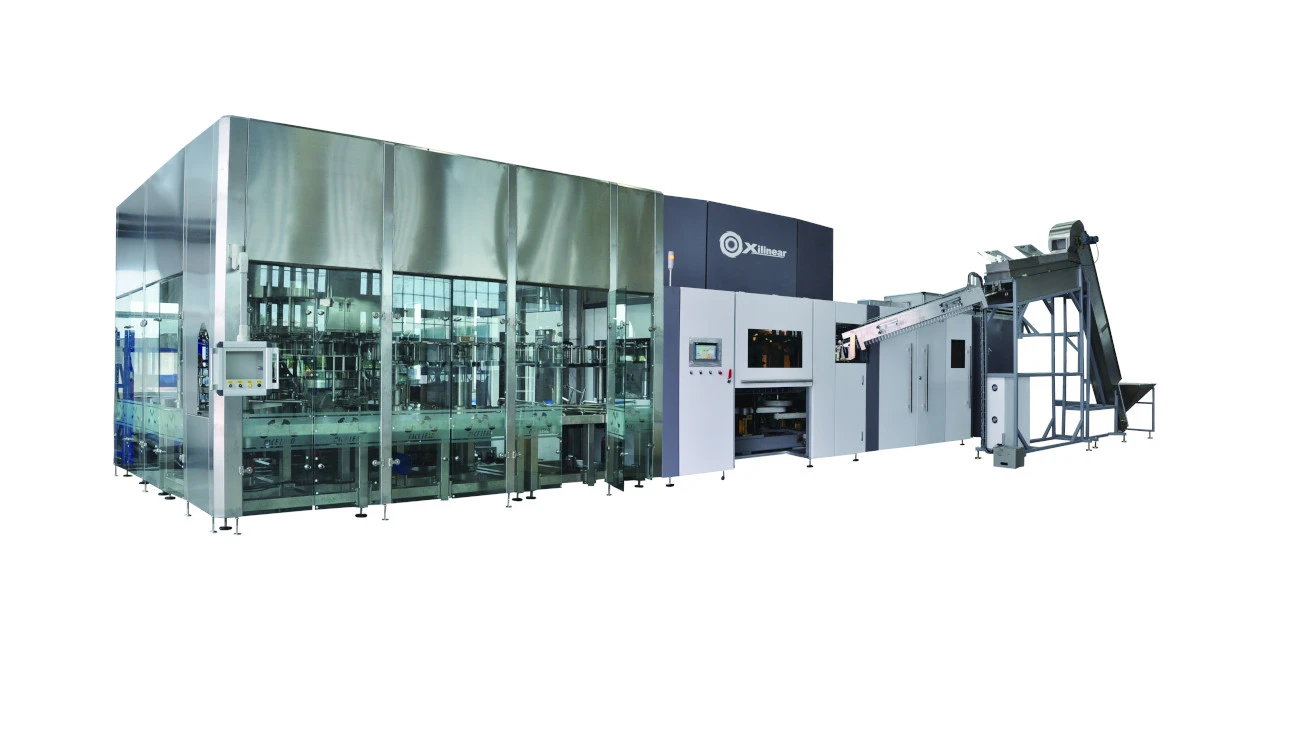

XLBFCBL 2-12-5 Systém fúkania – plnenia – uzáveru Combiblock
Fúkací systém
|
Predformový triedič |
|||
|
Kapacita zásobníka |
0.8(m³) |
||
|
Maximálna rýchlosť triedenia predliskov |
2000 (ks/hod.) |
||
|
Použiteľné rozmery predlisku |
Priemer Ф42mm-Ф70mm Výška Menšia alebo rovná 290 mm |
||
|
Výkon motora |
2,8 (kw) |
||
|
Napätie, frekvencia, fáza |
380V±10％/50Hz / trojfázová päťlinka |
||
|
Hmotnosť |
1500 (kg) |
||
|
Fúkacia sekcia |
Pleseň (dutiny) |
2 |
|
|
Výška výtoku fľaše |
Okolo 1,75 m |
||
|
Vykurovacia časť |
Vykurovací systém |
6 |
|
|
Vrstvy lampy |
16 |
||
|
Elektrické parametre |
Napätie |
380V |
|
|
Frekvencia |
50/60 Hz |
||
|
Celkový výkon inštalácie |
Celkový výkon |
220 kW/h |
|
|
Priemerná prevádzková spotreba |
70-150kw/h (bez pomocných) |
||
|
Zdroj vzduchu |
Tlak stlačeného vzduchu LP |
7-8bar |
|
|
Spotreba LP stlačeného vzduchu |
3 m³/min |
||
|
Tlak stlačeného vzduchu HP |
30-35bar |
||
|
HP spotreba stlačeného vzduchu |
12 m³/min (s rekuperáciou vzduchu 10 m³/min) (20 l-1200BPH) |
||
|
Chladiaca voda |
Tlak |
5 bar |
|
|
Chladiaca voda pre ohrievač (teplota vody menšia alebo rovná 20 stupňom) |
Prietok |
4m³/h |
|
|
Sila |
9 kW |
||
|
Tlak |
8 bar |
||
|
Chladiaca voda pre formovaciu stanicu (teplota vody menšia alebo rovná 5 ~ 12 stupňom) (ľavá a pravá forma) |
Prietok |
10m³/h |
|
|
Sila |
16kw |
||
|
Tlak |
8 bar |
||
|
Chladiaca voda pre formovaciu stanicu (teplota vody menšia alebo rovná 5 ~ 12 stupňom) (spodná forma) |
Prietok |
3m³/h |
|
|
Sila |
10kw |
||
|
Hmotnosť |
Hlavný stroj \ ohrievač \ elektrická ovládacia skriňa |
10t\2t\0.7t |
|
|
Rozmery zariadenia |
(L×W×H) Hlavný stroj |
3640 mm × 3 080 mm × 3 600 mm |
|
|
(L×W×H) Ohrievač |
4320 mm × 1 860 mm × 3 280 mm |
||
|
(L×W×H) Triedič predliskov |
6200 mm × 2 000 mm × 3 800 mm |
||
|
Rozmery predlisku |
Výška predlisku |
Menšie alebo rovné 290 mm |
|
|
Vnútorný priemer pre hrdlo fľaše |
Ф32mm - Ф58mm |
||
|
Priemer prsteňa |
Ф 42 mm - Ф 70 mm |
||
|
Rozmery fľaše |
Rozsah priemerov pre okrúhlu fľašu |
Ф 100 mm - Ф 275 mm |
|
|
Diagonálny rozmer fľaše |
100 mm-275 mm |
||
|
Výška fľaše Max |
Menšie alebo rovné 490 mm |
||
|
Rozsah hlasitosti |
Menší alebo rovný 20L |
||
|
Materiál predlisku |
Domáce zviera |
||
|
Kapacita |
Max 1200 BPH (15L fľaša na vodu) |
||
|
Systém plnenia a uzáveru |
||
|
Číslo pracovnej pozície |
Plnivo 12, uzáver 5 |
|
|
Menovitá kapacita |
1200 BPH (15 l) |
|
|
Spôsob plnenia |
Gravitačné plnenie (bezkontaktné plnenie prietokomeru) |
|
|
Použiteľný tvar fľaše |
Priemer φ200－φ290mm ; výška 150 - 500 mm |
|
|
Tlak zdroja vzduchu |
0,7 MPa |
|
|
Spotreba vzduchu |
1 m3/min |
|
|
Menovité napätie |
380V |
|
|
Výkon hlavného motora |
7,5 kW |
|
|
Hmotnosť plniva a uzáveru |
7500 kg |
|
|
Systém na odstraňovanie prachu z predliskov |
||
|
Napájanie a napätie |
DC 24V |
|
|
Efektívna vzdialenosť odprašovania |
20-500 mm |
|
|
Elektrický výstup výfuku |
2500V |
|
|
Objem iónov |
0.03 str./min |
|
|
Spotreba stlačeného vzduchu |
1.6-2Nm3/min |
|
Systém na dopravu plných fliaš
Vysokoúčinné motory SEW (úroveň energetickej účinnosti IE4) sa používajú pre všetky motory.
Rám je vyrobený z S/S 304, reťaz reťaze a ochranný plech sú vyrobené z polymérového plastu
Bočná doska je vyrobená z 3,5 mm S/S 304;
Zásobník na zachytávanie vody, vybavený automatickým suchým mazacím zariadením, používa značku dobrej kvality, má hodnotu väčšiu alebo rovnú 1.0mm S/S 304, o 1 cm širšiu ako obe strany dopravníka vedenie, primeraná konfigurácia S/S drenážnej rúrky, hrúbka S/S drenážnej rúrky viac ako 1,0 mm.

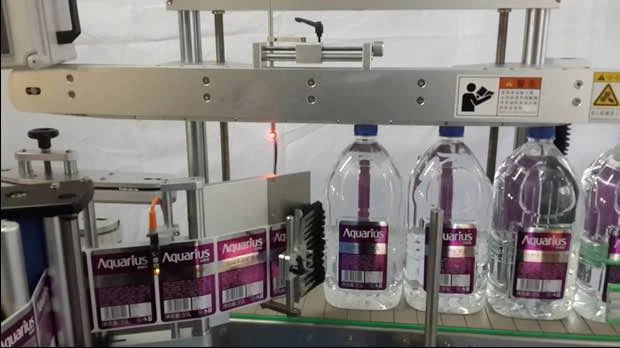

Stroj na označovanie lineárnych nálepiek
|
Rýchlosť výroby hlavného motora |
1200 BPH |
|
Rýchlosť podávania štítkov |
60 m/min |
|
Hlavné napájanie motora |
220V 1PH/380V 3PH 50HZ |
|
Výkon motora |
2 kW |
|
Materiály na fľaše/plechovky |
plast |
|
Maximálna šírka štítku |
205 mm |
|
Vnútorný priemer kotúča na etikety |
76,2 mm |
|
Vonkajší priemer kotúča s etiketami |
350 mm |
|
Pracovná výška |
900 mm (môže byť špeciálne vyrobené podľa požiadaviek zákazníka |
|
Tvar fľaše |
okrúhly, plochý, štvorcový, obdĺžnikový, špeciálny tvar |
|
Priemer fľaše/plechovky |
Menšie alebo rovné 300 mm |
|
Kvalifikovaná sadzba |
99.98% |
|
Efektivita práce |
98.5% |
|
Presnosť označenia |
± 1 mm |
|
Veľkosť stroja |
D3000׊1200×V1500 mm |
|
Hmotnosť stroja |
500 kg |
